개요

HyMECS 복합구조시스템의 개발과정
  • 철근콘크리트구조(Reinforced Concrete Structure)의 특징
    장점 : 뛰어난 경제성, 내구성, 내진성, 내화성, 현장타서렝 따른 접합 신뢰성, 자유로운 설계 디자인
    단점 : 인장측에 자중이 큰 콘크리트가 배치되는 비합리성, 습식시공에 따른 공기연장, 균일시공 곤란, VH분리타설 곤란, 가설재 사용 과다, 콘크리트 사용 과다
    → 중립면을 경계로 인장측(Tnesion Side)에서는 콘크리트가 별다른 역할을 하지 못한 채, 오히려 막대한 자중으로 인해 구조체에 응력만 가중시킴
  • 철골구조(Stell Structure)의 특징
    장점 : 장경간 창출능력, 시공의 용이성, 인장강도 대비 경량성
    단점 : 좌굴취약성, 비내화성, 시공원가 증대
  • RC or PC기둥 채택(시공성 개선)
  • 단부 캔틸레버 보 채택(경제성 향상)

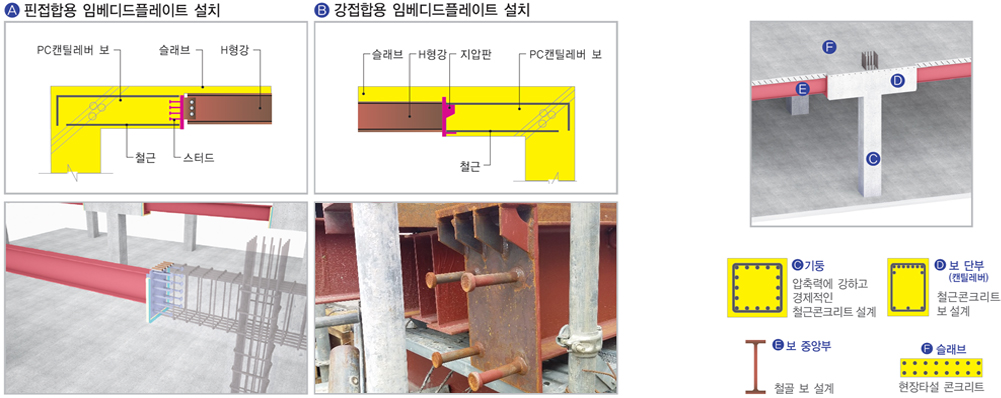

  • 엠베디드 플레이트를 이용한 철골보와 접합(시공성 추가 개선 및 접합의 신뢰성 확보)
  • 전단연결재를 이용한 Slab와 Beam의 합성
  • Half건식공법(거푸집 수량 감소) → 공기단축 효과
  • 특수한 자재나 장비를 사용하지 않는 범용성 도입
  • 기존 숙련 인력에 의한 중소형 현장에서도 활용 가능

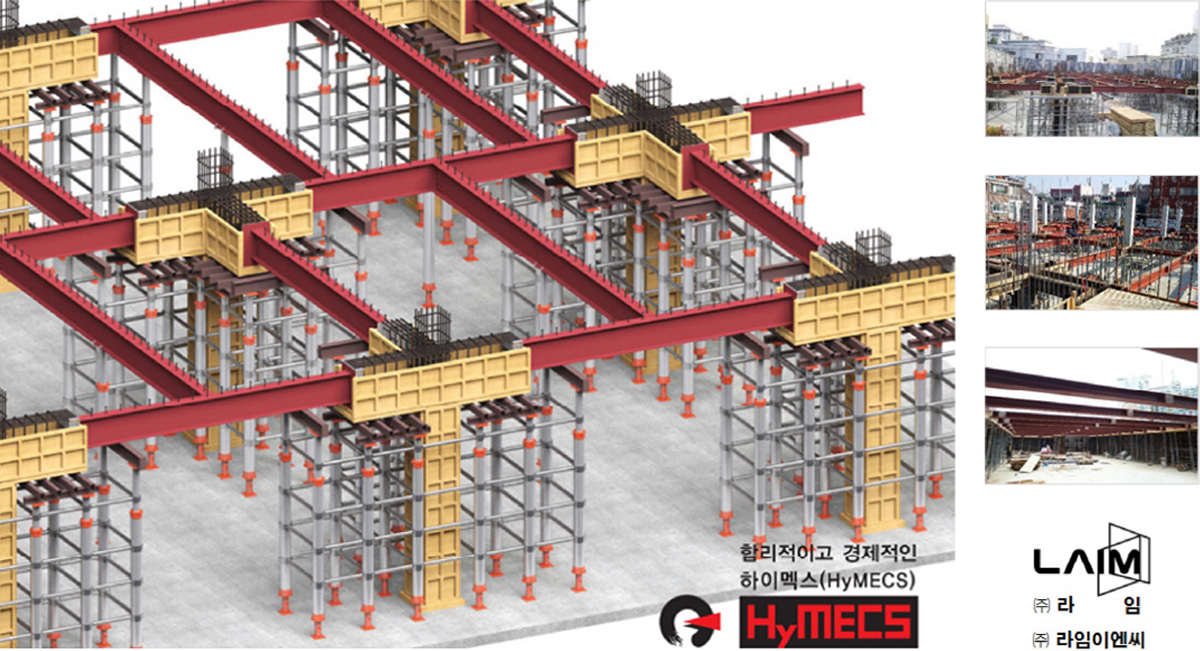

HyMECS 의 개념
  • 합성보의 단부
    RC조로 경제성 확보
    • 큰 전단력과 모멘트가 작용하는 구간에
      RC조를 사용함으로써, 저비용으로 큰 내력
      을 확보
    • 큰 전단력과 모멘트가 작용하는 구간에
      RC조를 사용함으로써, 저비용으로 큰 내력
      을 확보
  • 합성보의 중앙부
    철골조로 장경간 구현
    • RC조에 비하여 부재의 자중을 경량화 하여
      장견간 구현이 가능
    • 정모멘트 구간으로 슬래브와 합성효과를
      고려할 수 있으므로, 강재량의 사용을 최소
      화 할 수 있음
  • 합성보의 접합부
    접합부의 단순화
    • 기둥에는 압축력에 강하고 경제성이 높은
      RC조를 사용
    • 콘크리트를 현장타설함으로써 철골조,
      SRC조에서와 같은 복잡한 접합을 생략하고 RC조와 동일한 접합성능의 발휘가 가능
부재의 장점을 극대화
  • 기둥과 보의 단부 → 압축력에 강하고 경제적인 철근콘크리트 구조
  • 보의 중앙부 → 자중이 적고 휨모멘트에 대한 저항력이 강한 철골구조
  • 구조적 성능 및 시공성 향상, 공기단축, 재료의 사용량 절감, 노무비 절감이 가능한 최적의 구조시스템
