구조설계

HyMECS 내진설계
HyMECS 내진설계 관련 계수
HyMECS 내진설계 반응수정계수 (R) 시스템초과강도계수 (Ω) 변위증폭계수 (Cd) 비고
건물골조
(철근콘크리트 보통전단벽)		 5 2.5 4.5 보 핀접합
모멘트 - 저항골조
(합성중간 모멘트 골조)		 5 3 4.5 보 강접합
이중골조
(철근콘크리트 보통전단벽)		 5.5 2.5 4.5 보 일부 강접합 가능
HyMECS 내진설계 특징
동일조건으로 내진설계시 RC구조물 대비 자중 경감에 의해 밑면전단력 저감됨
밑면전단력이 작아지므로 층지진하중 및 층 전단력 저감됨
이중골조로 내진설계시 RC대비 층간변위 증가하나 허용층간변위의 20% 수준으로 지진에 대한 안전성을 확보하고 있음
시공성 고려하면 핀접합이 합리적이며, 필요시 부분적으로 모멘트 접합설계 가능함
시흥목감 근린생활시설 (지상7층, 지하3층, 이중골조) 내진설계 비교

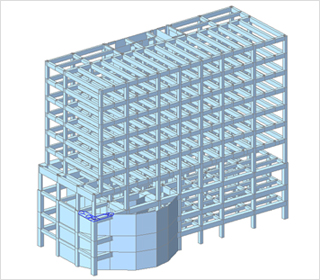

  • RC구조모델

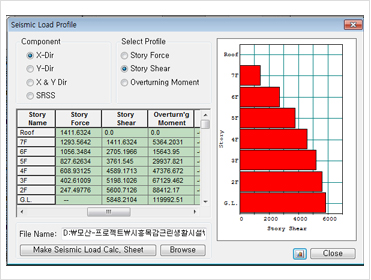

    • RC모델 밑면전단력
      • 등가정적해석 밑면전단력 : 5,848kN
      • 동해석 밑면전단력 (RX) : 4,783kN
      • 동해석 밑면전단력 (RY) : 4,548kN
    • 건물유효중량 : 75,721 [kN]
    • 구조체 자중 : 66,600kN(슬래브 제외)

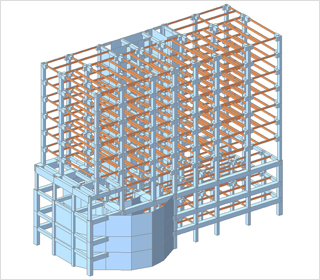

  • HyMECS 구조모델

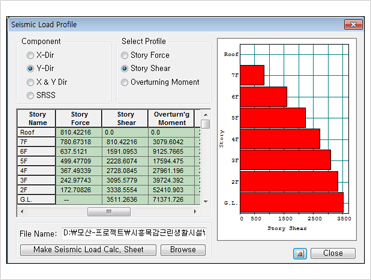

    • HyMECS모델 밑면전단력
      • 등가정적해석 밑면전단력 : 3,511kN
      • 동해석 밑면전단력 (RX) : 3445,.kN
      • 동해석 밑면전단력 (RY) : 2909.3kN
    • 건물유효중량 : 50,0009 [kN]
    • 구조체 자중 : 33,740kN(슬래브 제외)
※ HyMECS모델은 RC모델 대비 중량이 34% 경감되며 이에 따라 지진에 의한 밑면전단력이 약 40% 감소
→ 내진설계시 구조체 자중의 감소와 횡력 저감에 의하여 기둥의 철근량 대폭 감소
→ 감소된 밑면전단력으로 내진설계하므로 이중골조를 건물골조로 대체가능

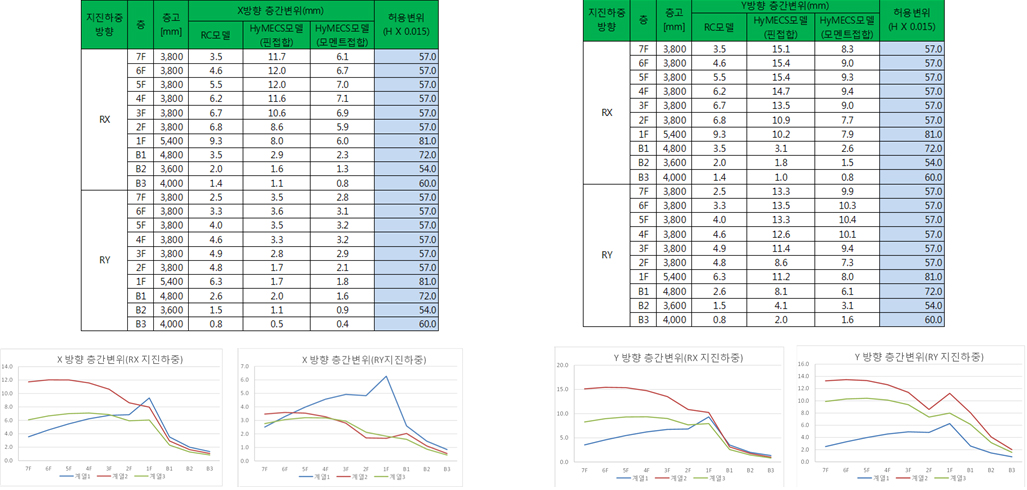

시흥목감 근린생활시설 내진설계시 층간변위 비교
※ HyMECS 이중골조모델 (전단접합)의 층간변위는 RC모델에 비하여 보강성의 감소로 인하여 전반적으로 층간변위가 증가하나 허용층간변위의 약 20%로 지진에
대한 충분한 안전성을 확보함.
